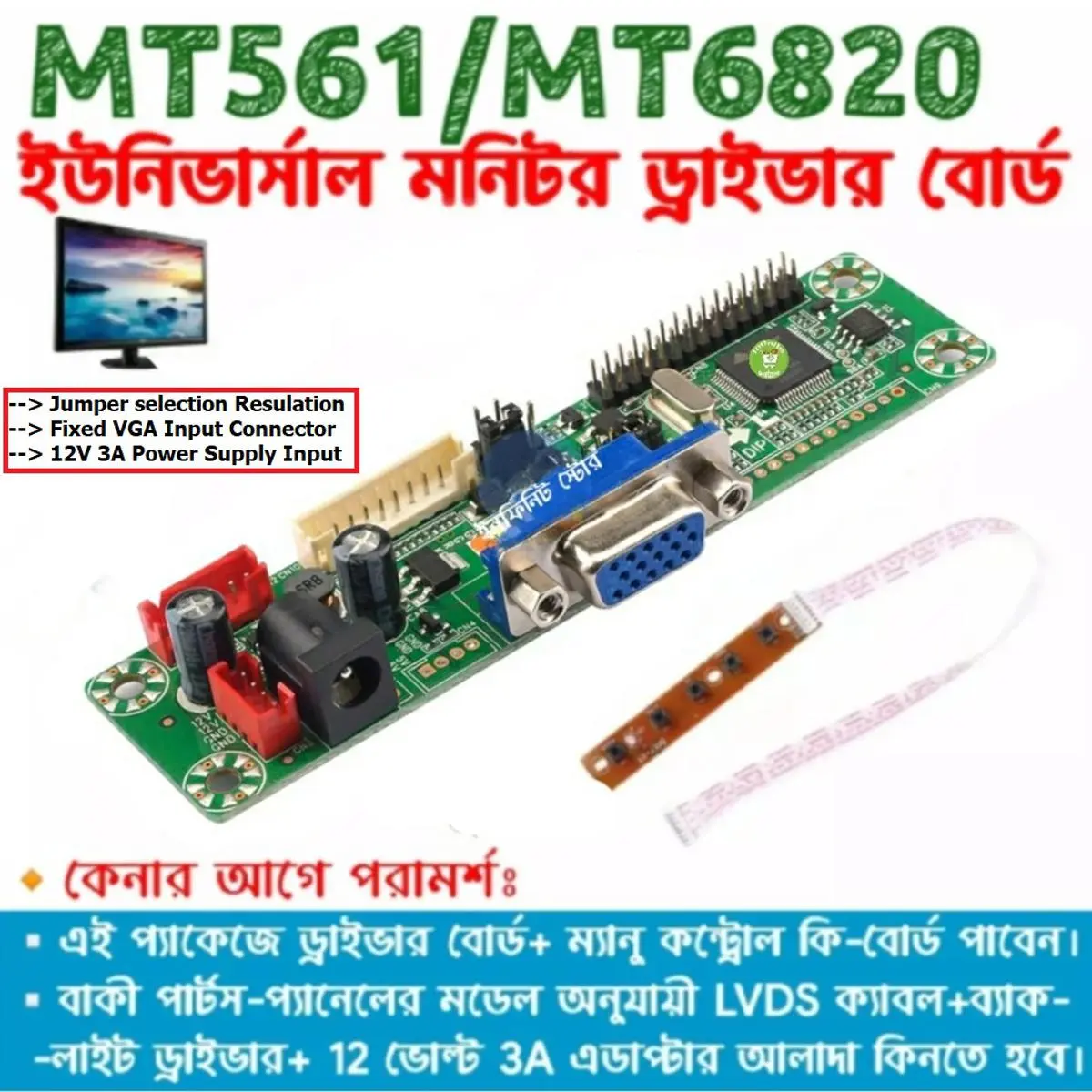

Picture of MT6820 MT561 Universal LED LCD Monitor Motherboard replace T.V56 DS-V59 CCFL LVDS
Picture of MT6820 MT561 Universal LED LCD Monitor Motherboard replace T.V56 DS-V59 CCFL LVDS

MT6820 MT561 Universal LED LCD Monitor Motherboard replace T.V56 DS-V59 CCFL LVDS

Category: Computers, Components & Accessories
SKU: MOS895613
Seller: Module Shop
Tk 1,050
0 review(s)
  • MT561 / MT6820হলো LED/LCD Monitor এর ড্রাইভার বোর্ড। আপনার পুরনো যেকোন ব্যান্ডের মনিটরের মাদারবোর্ড যদি নষ্ট হয় তাহলে ঐ নষ্ট বোর্ডের রিপ্লেসে এই বোর্ড লাগাতে পারবেন।
  • এই বোর্ডে আলাদাভাবে ফার্মওয়্যার দেয়ার ঝামেলা নাই। সব ধরনের রেজুলেশনের ফার্মওয়্যার বিল্ট-ইন । আপনি শুধু আপনার প্যানেলের রেজুলেশন অনুয়ায়ী জাম্পার সিলেকশন করবেন।
  • এই বোর্ডের পিছনে রেজুলেশন অনুযায়ী জাম্পারের চার্ট দেয়া আছে। আপনার ল্যাপটপের প্যানেলকেও এই বোর্ড লাগিয়ে মনিটর হিসাবে ব্যবহার করতে পারবেন ।
  • সার্কিটটি ব্যবহারে ইনভার্টার,LVDS Cable, প্যানেল ভোল্টেজ, স্কিন রেজুলেশন, Farmware Download, Firmware Installation সমন্ধে কিছুটা ধারনা থাকা আবশ্যক।
  • PCB Version:MT6820-MD V2.0
  • Adaptive Device:10-42 inch wide LVDS LCD
  • Max Resolution:1920*1200
  • Main IC:HX6820-A
  • Support 1-channel VGA video input
  • VGA format most support FHD(1920X1080) 75Hz
  • Output most support double 8-bit 1920X1080LVDS displayer
  • Support SOG and infrared touch interface

Call For Order : 09613-800800
MT561-MD VGA+DC General LVDS LCD Driver Board for 10-42 inch LCD Monitor Panel Jump Cap DC 12V IN 1920x1200Notice:The controller board already built-in 25 kinds general programs in the driver board, so you dont need to burn firmwares for it, all you need to do is :

1: choose the LCD resolution

2: choose the correct screen voltage jump cap.

How to choose Resolution for your lcd

25 kinds of jumper cap, without programmer programming, through the ABCDEFG jumper cap settings, which can support most common LVDS LCD screen, jumper Description printed on the back of the board is very convenient, the driver board with high-definition master chip program , Up to 1920 * 1200 resolution

Common Resolution Panel Jumper Cap Setting:

17inch 19inch Panel: 1280*1024 D

15.6inch 18.5inch Panel: 1366*768 E

19inch wide Panel: 1440*900 C

20inch Panel: 1600*900 B+G

20.1inch 22inch Panel: 1680*1050 B

21.5inch 23.6inch Panel: 1920*1080 A

mean resolution 1920*1080 LVDS cable 8bit single

Supported resolutions:800*600 1024*600 1024*768 1280*1024 1280*1024 1366*768 1400*1050 1440*900 1600*900 1600*1200 1680*1050 1920*1200

Instruction to connect the controller board to the LCD:

    Take away the old inverter and old LVDS cable from the LCD panel.Connect the new inverter and LVDS cable to your LCD panel.Connect controller board with PC by VGA cable.Input power of 12V,4A.





  • MT561 / MT6820হলো LED/LCD Monitor এর ড্রাইভার বোর্ড। আপনার পুরনো যেকোন ব্যান্ডের মনিটরের মাদারবোর্ড যদি নষ্ট হয় তাহলে ঐ নষ্ট বোর্ডের রিপ্লেসে এই বোর্ড লাগাতে পারবেন।
  • এই বোর্ডে আলাদাভাবে ফার্মওয়্যার দেয়ার ঝামেলা নাই। সব ধরনের রেজুলেশনের ফার্মওয়্যার বিল্ট-ইন । আপনি শুধু আপনার প্যানেলের রেজুলেশন অনুয়ায়ী জাম্পার সিলেকশন করবেন।
  • এই বোর্ডের পিছনে রেজুলেশন অনুযায়ী জাম্পারের চার্ট দেয়া আছে। আপনার ল্যাপটপের প্যানেলকেও এই বোর্ড লাগিয়ে মনিটর হিসাবে ব্যবহার করতে পারবেন ।
  • সার্কিটটি ব্যবহারে ইনভার্টার,LVDS Cable, প্যানেল ভোল্টেজ, স্কিন রেজুলেশন, Farmware Download, Firmware Installation সমন্ধে কিছুটা ধারনা থাকা আবশ্যক।
  • PCB Version:MT6820-MD V2.0
  • Adaptive Device:10-42 inch wide LVDS LCD
  • Max Resolution:1920*1200
  • Main IC:HX6820-A
  • Support 1-channel VGA video input
  • VGA format most support FHD(1920X1080) 75Hz
  • Output most support double 8-bit 1920X1080LVDS displayer
  • Support SOG and infrared touch interface
