HDV56U LED LCD Jumper Selection Monitor Driver Main Mother Board with Mirror Function No need Firmware installation Replace T.V56 CV56XL-L Green

T.V59 Universal LCD LED TV jumper selection Controller Board

Model No.: DS-V59-5F

HDV56U-AS V56 Universal HDMI USB to LVDS Hotel TV controller driver main mother card

Model No.: HDV56U-AS

Application:Monitor, digital frame, PAL NTSC TV

USB Function:play music, movie, image

Software:Universal Software, or customized software

Unique Feature:for different resolution panel, Jumper Selecting Panel Resolution, no need update firmware.

Use USB Updating Firmware

• Step 1:Empty the U disk
• Step 2:Copy the corresponding resolution program (*. Bin file) with the TXT file toU disk
• Step 3:Connect the U disk and TV Mainboard Via USB Interface
• Step 4:Connect the Keyboard and TV Mainboard
• Step 5:Connect power supply, check keyboard light. If light flashes, means firmware is being written;untillight turns to Green, work is done.(If light is not flashing, please cut off the power supply, then reconnect the USB,then connect the power supply again)
• (Note: *During Step 5, the power supply can't be paused* The same firmware can onlybe burned once time)
• After all done, use the remote control to turn on the tv (after burning the firmware, themainbaord is on standby, the remote can wake up the tv)

Factory Settings

• Menu--remote control press 8896--factory setting
• Screen Specification Adustment: Factory setting--Use the right key to choose--MAPdata (LVDS MAP DATA has 16 items totally, it is enough for most of the screen)

BOOT LOGO SETTING

• Step 1: Put your logo into the U disk
• Step 2: connect your U disk with mainboard
• Step 3: Find your logo in Multi-media File
• Step 4: Select your logo
• Step 5: Press No."6 " on remote control to change to fullscreen play,then press "ok" onthe remote control, on the bottom of the option items, there is a " catch", choose it.Done

Mirror Function Setup

or No need update firmware, just Jumper selecting Panel resolution

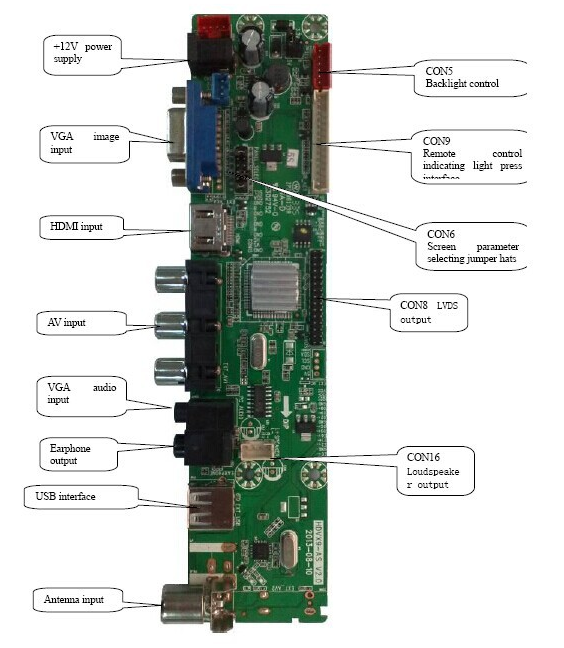

V59/V56 Universal LED LCD TV Card Mother Board Key Features:

1. Compatible With Various analog TV system PAL/NTSC/SECAM

2. 3D board support

3. Reliable EMC and anti-static treatment;

4. Automatically detecting input video format;

5. LVDS output;

6. VGA+HDMI+USB+TV inputs;

7. Built-in superior quality stereo speakers;

8. Multi OSD languages support;

9. Full HD 1920X1080 resolution TFT-LCD screen max support

10. Expanded port board supports 1~2 AV input,1AV output,1YPBPR input;

DS-V59-5F Universal LED LCD TV Card Mother Board Product Specification:

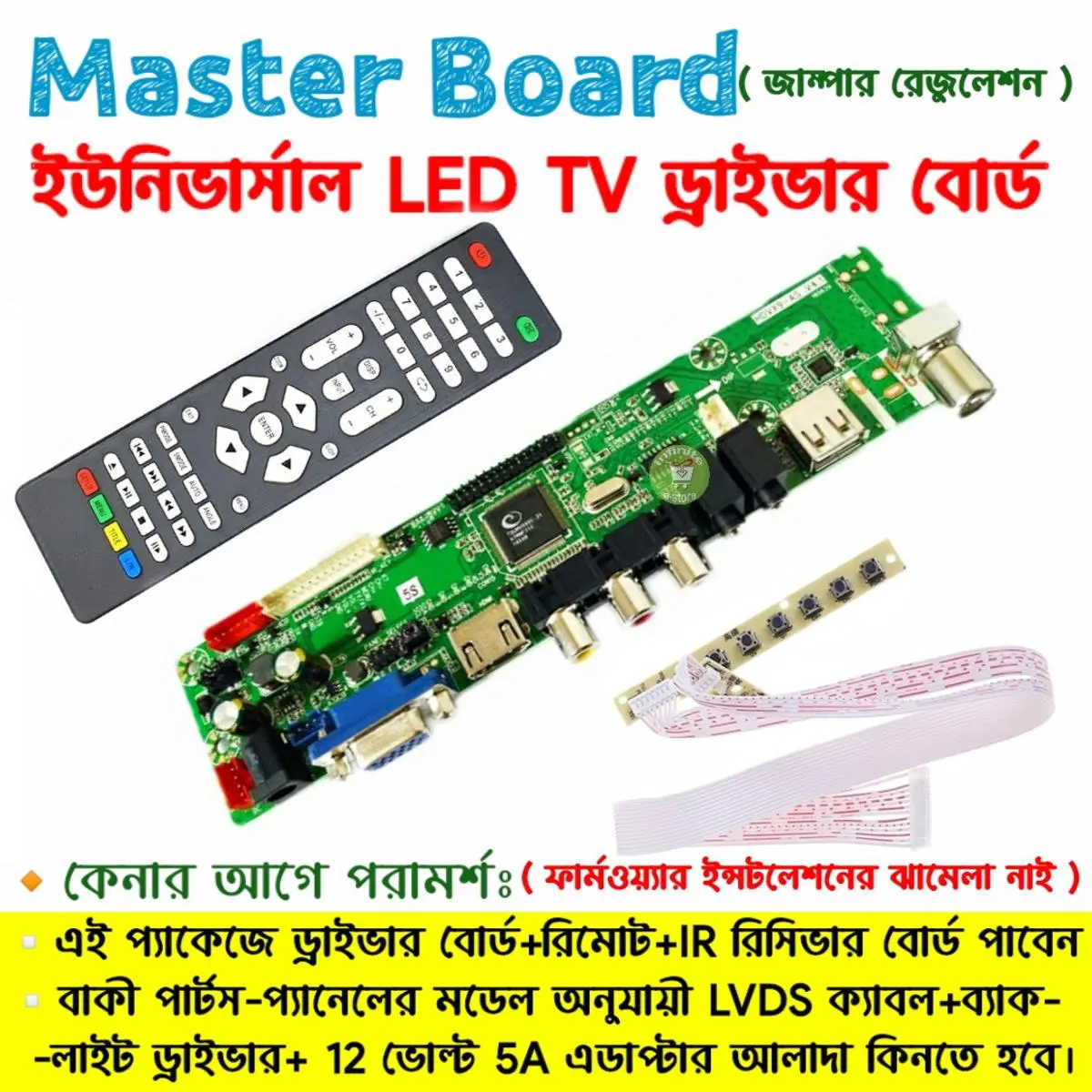

• DS-V59/HD-V56 বোর্ডের সাথে IR Receiver বোর্ড + রিমোট ফ্রি পাবেন এবং আনুষাঙ্গিক LVDS Cable + Backlight Driver + Power Adapter আপনার LCD প্যানেলের মডেল অনুযায়ী আলাদাভাবে কিনতে হবে
• প্রথমত DS-V59 ই সরবরাহ করা হবে তবে মার্কেটে স্টক Available না থাকলে HDV56Uসরবরাহ করা হতে পারে সেক্ষেত্রে Screen Resolution , RF Band Frequency , Power Cnsumption, AV, USB, HDMI, Baffle Sizeসেম থাকবে
• এই বোর্ডে ফার্মওয়্যার ইন্সটলেেেশনের ঝামেলা নাই। আপনার প্যানলের রেজুলেশন অনুযায়ী জাম্পার সিলেকশন করলেই রেডি আপনার টিভি।

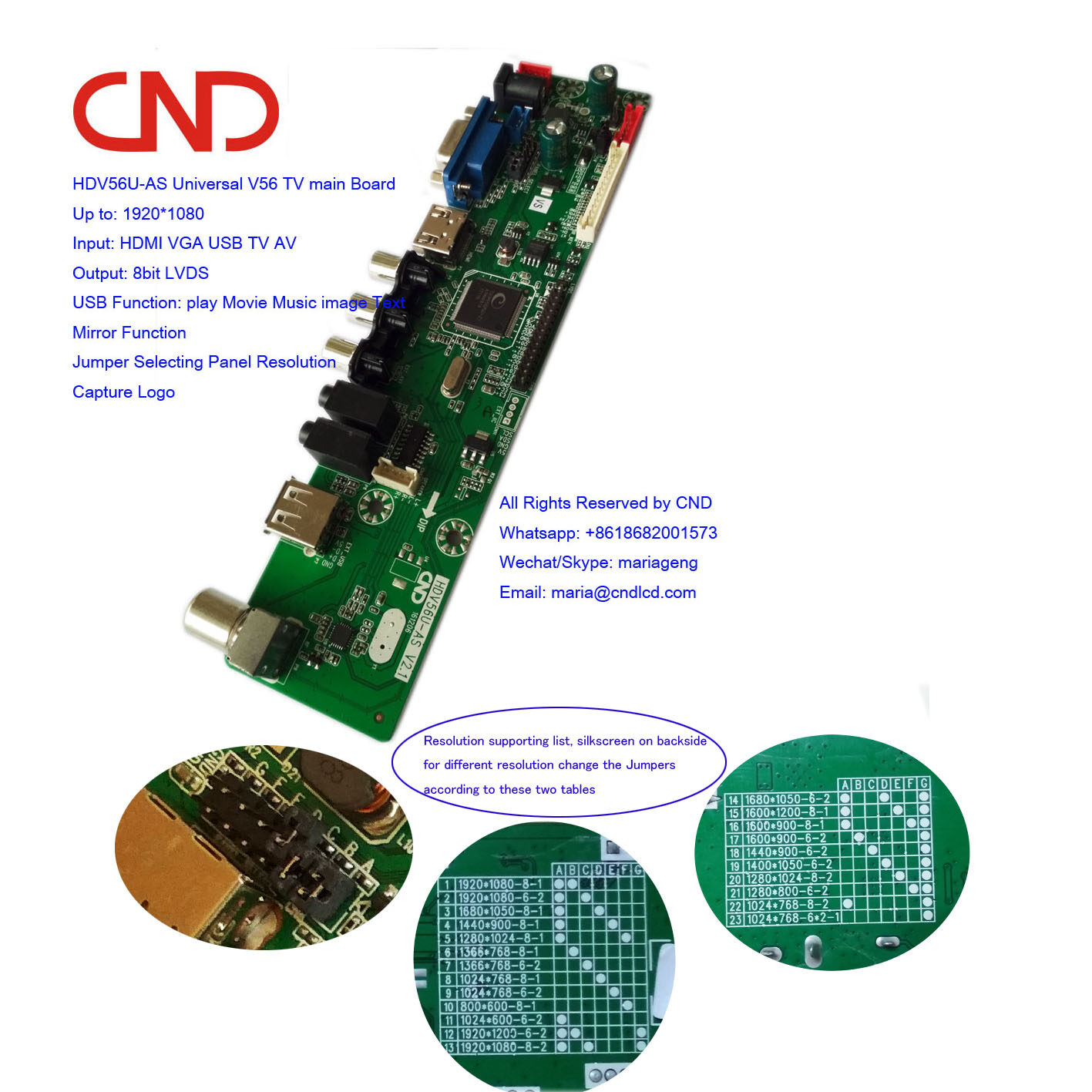

• সব রেজুলেশনের জাম্পার চার্ট বোর্ডের পিছনে দেয়া আছে। প্রতি রেজুলেশনের ৮ বিট ও ৬ বিটের আলাদা আলাদা জাম্পার দেয়া আছে।
• DS-V59-5F ড্রাইভার বোর্ড দিয়ে আপনি সহজেই এলসিডি বা এলইডি মনিটরকে এলসিডি বা এলইডি টিভি বানাতে পারবেন
• যেকোন ল্যাপটপ,এলসিডি / এলইডি টিভি, এলসিডি/এলইডি মনিটরের নষ্ট মাদারবোর্ডের রিপ্লেসে DS-V59 বোর্ড ব্যবহার করতে পারবেন
• সার্কিটটি ব্যবহারে ইনভার্টার, LVDS Cable, প্যানেল ভোল্টেজ, স্কিন রেজুলেশন, Farmware Download, Firmware Installation সমন্ধে কিছুটা ধারনা থাকা আবশ্যক।
• Application:TV Set, LCD Monitor, Advertising machine, Industrial machine, Security monitoring displays, Projection equipment,e
• Power : 12V 4-5A Adapter
• Support 8"-42" LED / LCD Panel
